PW105Q气动交流点焊机详细说明
发布日期:2023/4/13 14:17:35  已经浏览 2149 次

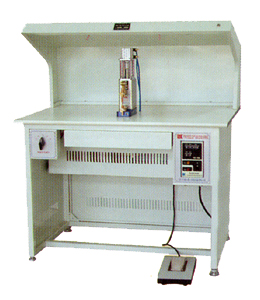

PW105Q气动交流点焊机,采用台湾AirTAC气动元件,配备精密的传动部件,不仅外形美观而且机械性能稳定、操作轻便灵活,由于配备了TC-10Q型焊接控制器,具有电源电压自动补偿并且焊接压力、热量及时间均可精确调节,因此广泛应用于电子、仪表、轻工、家电等待业,特别是对不锈钢、镍、钼等有色金属及其合金的丝、棒、薄片的点焊焊接。

本机具有以下特点:

  1.由于采用了进口气动元件,因此具有外形美观、结构紧凑、使用寿命长等特点。气缸的运行速度可通过气缸限流器进行调整,达到设定的速度平稳运行,气缸压力可通过减压阀进行无阶段调整,实现细微的设定,满足各种焊接规范对电极压力的需要;

  2.本机机械设计结构紧凑,机身、机座采用铜铸件精密加工,外表面喷涂代表性金属闪光漆,因此具有外形美观、结构合理、刚性好、电损耗小等特点。

  3.JH-21Q点焊机头上的电极移位采用高精度的滚柱式直线导轨,具有传递力量稳定、摩擦力小、刚性好、导向精度高,优质轴承钢加工及良好的热处理使得整机的使用寿命大大提高并长时间保持运动位移精度。

  4.由于配备TC-10Q焊接控制器,具有电源电压自动补偿功能,放电时间、焊接电源可精确控制,由于倾斜作用通过前段电流的镀层处理作用, 设置出能防止飞溅,抑制焊接电极过热的最佳焊接规范,实现高品质的焊接。

二、基本参数

  1.电源电压及频率:AC 220V(+10%,-15%) 50HZ
  2.最大短路电流:7000A
  3.焊接变压器额定功率及次级输出电压:22V-5KV 分四档
  4.焊接时间与电流的设定:
   倾斜时间:0-9 周波(1周波等于20毫秒)
   焊接时间:0-9周波
   焊接热量:000----999档
  5.电源补偿:当电源电压变动+10%----15%时,焊接电流的变动不超过4%(焊接热量一般设置在200-800之间)
  6.补偿响应速度:1/2 周波
  7.气缸大小与行程:32x30
  8.气源压力:0.2-0.6 MPa
  9.焊接压力:50-400N(可调)
  10.电极行程:25mm
  11.两电极距离:可调
  12.控制方式:TC-10A与JSZ3(ST3P)时间继电器(0-5秒可调)
  13.外形尺寸(L*W*H)1000*680*1250
