一、简  介

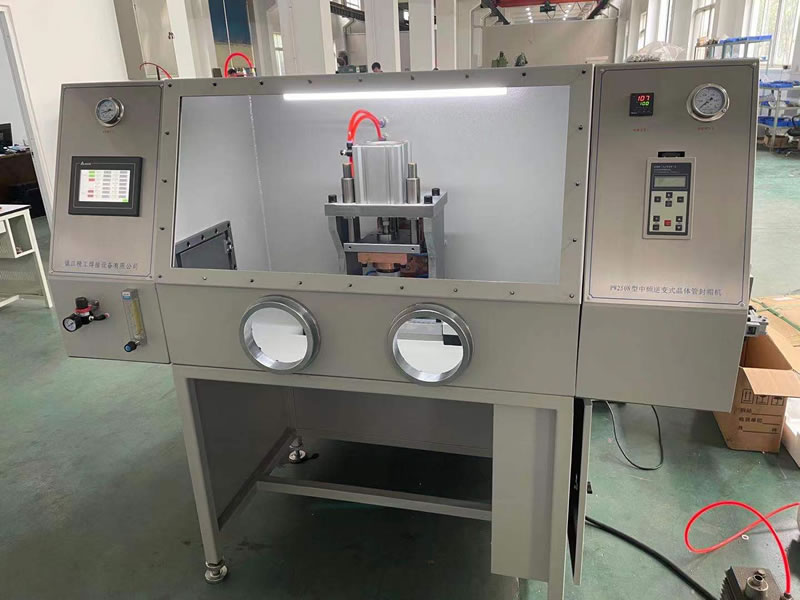

     PW250N中频逆变封帽机是组合式单工位多功能点焊机。它具有抽真空、充氮、加热、电极调校封帽焊接等功能。专为晶体管及TO管的封装而设计制造。

二、规  格

1.输入电压   三相380V  50HZ/60HZ（线径≥16mm² 空开≥160A）

2.输出电压                         单项PWM  输出500V

3.次级电压                         10V

4.焊接最大短路电流                 约35000A

5.输出电源频率                     1000HZ

6.时间精度                         ms级

7.电源波动                         恒流输出（波动±10%）

8.最大焊接压力                     5KN

9.最大电极行程                     75mm

10.工作周期                        4~10秒

11.气压                            2-6KG

12.冷却水                         ≤30oC；流量6L/min~18L/min

13.工作环境                        0~50o

14.供气气源：                     >0.6MP

15. 气阀                           DC24V

16.真空度                         -0.1MPA

17.加热温度                         200度

三、主 要 部 件

    本机为逆变式单工位电阻焊机，它由主机、控制箱两部分组成。

    1、主机由焊接变压器、操作面板、焊接模架、抽真空箱体、气动系统、照明灯、加热系统、充氮气系统等几部分组成。

    2、控制部分由PLC操作界面、焊接控制界面、加热调节、氮气流量调节、真空度调节等几部分组成。、

四、工 作 原 理

    设备准备前期准备工作完成后，将工件置于焊接模架上，同时按下左右启动按钮，机头电磁阀得电，上电极下降，经预压、焊接、保压后，上电极复位，一次焊接结束。然后再次按动启动按钮，进行第二次焊接。

五、操 作 规 程

一．准备工作

 1. 开箱，除去防锈油，清除灰尘。

 2. 机器就位后，调节底脚螺钉，校平机器，并使之稳定

 3. 用接地螺栓将点焊机接于工厂接地网。

 4. 本机采用气动形式, 使用前必须在进气口接上气管及供给压缩空气（进气口径φ8快装接头）, 气缸气压可以在进气调压阀调整。拉出调压阀帽, 调整到所需气压后按下调压阀帽。本机使用之气压为0.1-0.6MPa。

5．将真空泵管子接口接到设备上，保证接口无漏气现象。

6. 将氮气罐管子接口接到设备上，保证接口无漏气现象。

7. 将设备接上工作电源。(三相四线制工业用电380V  50Hz)

8. 打开氮气进气气源，调整箱内氮气流量。

二．操作方法

1．合上总电源开关，打开压缩空气和氮气进气阀门；

2. 接上真空泵电源，连接真空泵至左右真空箱体接口；

3．调整加热仪表，预先加热进料箱内温度；

4．调整焊接控制器焊接时间和焊接电流。（参考中频逆变说明文件）

5．调整PLC界面中各项参数。（包括进料箱抽真空时间，氮气进气时间。出料箱抽真空时间，氮气进气时间。进料箱抽真空和氮气默认设定为连续自动完成，出料箱为单个手动完成。）

5.前期准备工作完成后，在操作箱内，将工件管帽和管座放置在焊接模具上，双手同时按下启动按钮，（左右两边两个绿色按钮）上电极下降，经预压、焊接、保压后，完成一次焊接过程；电极上抬到位后，手工取出工件。调试过程中，可根据产品的焊接要求对电流气压进行调整，直到找到相应的焊接规范。

7．在焊接过程中，如发现异常情况，可按下紧急停止按钮，（右手边红色按钮）上电极立即上升，中断以后的工作；

8．紧急停止后，应检查并排除故障，然后按下启动按钮，机器就可正常运转。

六、注 意 事 项

1．必须将接地线接到整机的外壳上；

2．进气压力必须大于0.6Mpa;

3．若发现焊接工件的焊接位置偏差和气密性下降时，必须进行电极调校，可采用无电状态手动电磁阀，使电极上下接触，用压印蓝纸的方法观察电极的平面度，必须使上下电极平面接触良好，才能保证焊接工件焊接端面的平整和气密性；

5．不得随意拆卸机器的密封部位，以防破坏机器的气密性；

6．后期保养时在气源三联件内请加透明1号油ISOVG32或同级用油。

7．* 若电器部分发生故障，请先将电容上的电放光后，再打开控制箱后板进行检修 *以免被电容内储存的余电电击。

8．* 焊接操作时必须用两只手同时按下启动按钮 *切不可用其它物品按住启动按钮，进行操作，以防止由于误操作而压伤手指。

七、设备成套性

1．机械部分 （机架  焊接模架  焊接工装 真空箱体等）

2．电器部分 （PLC  焊接变压器 焊接控制器 电器线路 操作面板等）

3．备品备件   ( 点焊工装 )

4．其它     （使用说明书  送货单）
